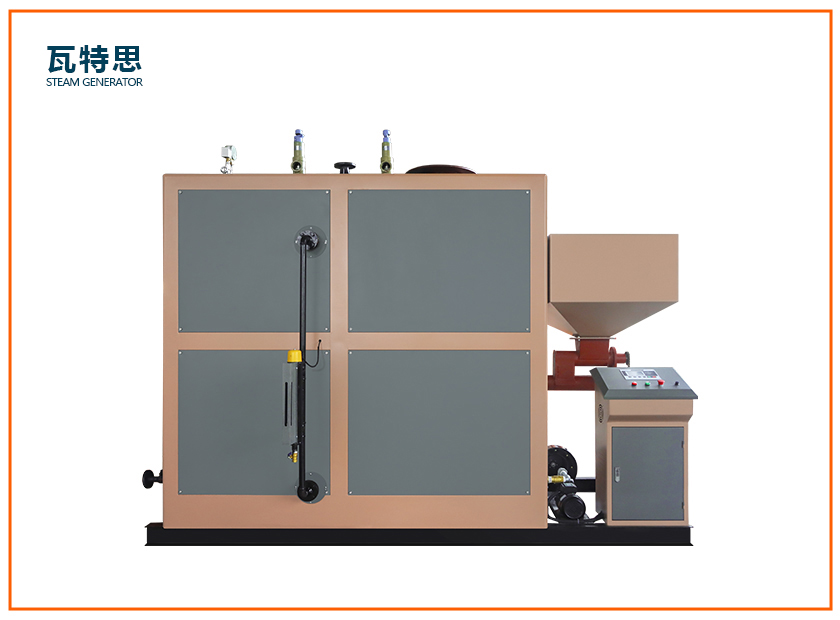

生物质蒸汽发生器原理与结构解析

生物质蒸汽发生器以可再生生物质为燃料，通过高效热转换生成蒸汽，其核心结构可划分为五大模块：

进料系统
采用螺旋给料或皮带输送装置，将破碎后的秸秆、木屑等燃料均匀输送至燃烧室，配备自动称重模块确保燃料供给稳定性。

燃烧系统
由气化炉与二次燃烧室组成，燃料在500-800℃缺氧环境下热解生成可燃气体，未充分燃烧的烟气进入二次燃烧室与助燃空气混合，实现98%以上的燃烧效率。

蒸汽发生系统
采用水管式锅壳结构，燃烧产生的高温烟气通过螺纹烟管与锅筒内的水进行热交换，15分钟内即可将水加热至饱和蒸汽状态，压力范围覆盖0.1-1.6MPa。

控制系统
PLC智能控制器实时监测水位、压力、温度参数，通过变频调节风机转速和给料速度，确保设备在40%-100%负荷范围内稳定运行。

余热回收装置
烟气出口配置板式换热器，将180-220℃的尾气温度降至80℃以下，预热进水可减少30%的燃料消耗，灰渣经冷却后可作为土壤改良剂。

该设备通过"气化-燃烧-换热"三级能量转换，实现生物质能源的高效利用，相比传统锅炉综合能效提升25%，氮氧化物排放低于30mg/m³，为工业蒸汽供应提供绿色解决方案。
